走刀式車床

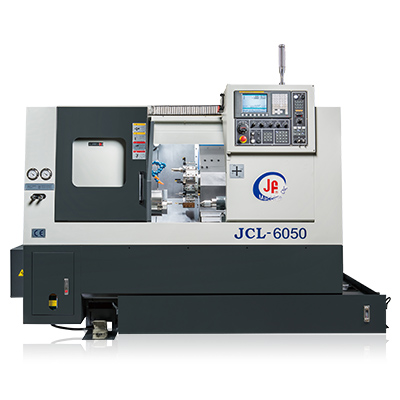

JCL-4232／5232／5250／6050
JCL-4232/5232/5250/6050
-
可搭配10位置油壓刀塔或12位置動力刀塔。
-
主軸可裝8"三爪夾頭或彈性筒夾。
-
採30∘傾斜床身及用線性滑軌結構，快速移動和高速刀塔換刀速率可節省切削時間。
-
可裝配銑鉆兩用之動力刀塔及C軸，可降低生產成本，節省輔助操作時間，提高加工生產效率。
規格數據
| 項目 | 單位 | JCL-4232/5232 | JCL-5250/6050 |
|---|---|---|---|
| 最大旋徑 | mm | 510 | 510 |
| 最大加工直徑 | mm | Ø320 | Ø320 |
| 最大加工長度 | mm | 320 | 500 |
| 最大棒材直徑 | mm | Ø42 / Ø50 | Ø50 / Ø60 |
| 主軸孔徑 | mm | Ø50 / Ø70 | Ø70 / Ø75 |
| 主軸鼻端形式 | A2-5 / A2-5 | A2-5 / A2-6 | |
| 主軸轉摙 | rpm | 45 ~ 3500 | 45 ~ 3500 |
| 主軸馬達 | kw | 標準：7.5 , 選配：15 | |
| 刀塔刀數 | 10 | 10 | |
| X / Z軸最大行程 | mm | 171 / 360 | 171 / 550 |
| X / Z 軸快速進給 | m / min | 16 /20 | 16 /20 |
| 刀塔定位時間 | sec | 0.3 | 0.3 |
| 機台斜度 | deg | 30° | 30° |
| 滑軌形式 | 線性滑軌 | ||
| 尾軸管錐度 | MT4 | MT4 | |
| 尾座行程 | mm | 100 | 100 |
| 油壓夾頭規格 | 8” | 8” | |
| 車削刀具直徑 | mm | □20 | □20 |
| 搪孔刀具直徑 | mm | Ø32 | Ø32 |
| 主軸軸承內徑 | mm | Ø100 / Ø110 | Ø100 / Ø110 |
| X / Z軸滾珠螺桿內徑 | mm | Ø 32 | Ø 32 |
| X / Z軸進給馬達 | kw | 標準：1.2 , 選配：1.6 | |
| 油壓馬達 | kw | 1.5 | 1.5 |
| 潤滑系統馬達 | w | 3.5 | 3.5 |
| 所需動力 | kva | 20 | 20 |
| 冷卻油箱容量 | L | 120 | 120 |
| 機械尺寸 (長x寬x高) | mm | 2165x1555x1890 | 2780x1625x1950 |
| 重量 | kg | 3200 | 3500 |
