走刀式車床
JCL-42T／52T
JCL-42T/52T
全系列CNC車床 從二軸櫛式車床到刀塔式車床，機種齊全
-
8位刀塔。
-
主軸可裝6"三爪夾頭或彈性筒夾。
-
20° 斜床式床身構造，切屑排除方便。操作者更易於靠近工件。
-

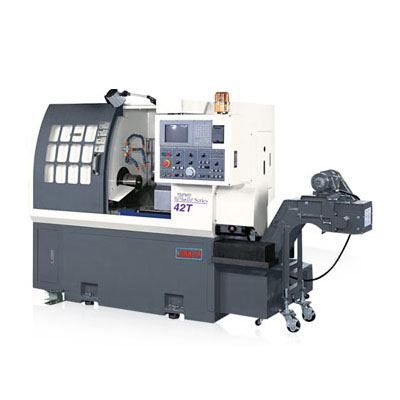

照片所示棒材送料機為選購配備。
規格數據
| 項目 | 單位 | JCL-42/52T |
|---|---|---|
| 正主軸最大旋徑 | mm | Ø440 |
| 正主軸最大加工直徑 | mm | Ø200 |
| 最大加工長度 | mm | 215/205 |
| 收料長度 | mm | 100 |
| 主軸最大棒材直徑 | mm | Ø42/Ø50 |
| 正主軸孔徑 | mm | Ø55.5/Ø70 |
| 正主軸鼻端形式 | A2-5 | |
| 主軸轉數 | rpm | 45~4000 |
| 主軸馬達 | kw | 5.5(7.5)/7.5 |
| 刀塔刀數 | 8 | |
| X軸最大行程 | mm | 120 |
| Z軸最大行程 | mm | 225/215 |
| X軸快速進給 | m/min | 12(16) |
| Z軸快速進給 | m/min | 12(16) |
| 刀塔定位時間 | sec | 0.3 |
| 機台斜度 | deg | 20° |
| 滑軌形式 | 硬軌 | |
| 主軸油壓夾頭規格 | inch | 6" |
| 車削刀具直徑 | mm | □20 |
| 搪孔刀具直徑 | mm | Ø25 |
| 動力刀具馬達 / 30分額定 | kw | - |
| 油壓馬達 | kw | 0.75 |
| 潤滑系統馬達 | w | 3.5 |
| 所需動力 | kva | 15 |
| 冷卻油箱容量 | L | 100L(85%) |
| 機械尺寸 (長x寬x高) | mm | 2255X1800X1800 |
| 重量 | kg | 2235/2265 |
