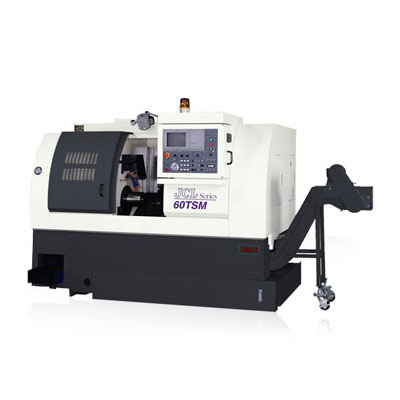

走刀式車床
JCL-42TS／52TS／60TS／42TSM／52TSM／60TSM
JCL-42TS/52TS/60TS/42TSM/52TSM/60TSM
結合4軸同動刀塔、鑽孔可同步內外徑加工特性於一機，大幅提升工作效率
-
副主軸可作工件背後加工，節省二次加工時間。
-
副主軸可安裝6"三爪夾頭或42TN彈性筒夾。
-
雙主軸構造，具高轉速、高精密、高效率特性。
-
12位刀塔。
規格數據
| 項目 | 單位 | JCL-52TS / 60TS | JCL-52TSM / 60TSM |
|---|---|---|---|
| 正主軸最大旋徑 | mm | Ø590 | Ø590 |
| 副主軸最大旋徑 | mm | Ø395 | Ø395 |
| 正主軸最大加工直徑 | mm | Ø240 | Ø240 |
| 副主軸最大加工直徑 | mm | Ø150 | Ø150 |
| 最大加工長度 | mm | 180 | 235 |
| 最大收料長度 | 80 | 80 | |
| 正主軸最大棒材直徑 | mm | Ø50 / Ø60 | Ø50 / Ø60 |
| 副主軸最大棒材直徑 | mm | Ø42 | Ø42 |
| 正主軸孔徑 | mm | Ø75 | Ø75 |
| 副主軸孔徑 | mm | Ø55.5 | Ø55.5 |
| 正主軸鼻端形式 | A2-6 | A2-6 | |
| 副主軸鼻端形式 | A2-5 | A2-5 | |
| 主軸轉數 | rpm | 45~3500 | 45~3500 |
| 主軸馬達 | kw | 15 | 15 |
| 刀塔刀數 | 12 | 12 | |
| X1軸最大行程 | mm | 135 | 135 |
| Z1軸最大行程 | mm | 225 | 280 |
| Z2軸最大行程 | mm | 310 | 310 |
| X1軸快速進給 | m / min | 16 | 16 |
| Z1軸快速進給 | m / min | 20 | 20 |
| Z2軸快速進給 | m / min | 16 | 16 |
| 刀塔定位時間 | sec | 0.3 | 0.3 |
| 機台斜度 | deg | 30° | 30° |
| 滑軌形式 | Linear guide way | Linear guide way | |
| 正主軸油壓夾頭規格 | inch | 8” | 8” |
| 副主軸油壓夾頭規格 | inch | 6” | 6” |
| 車削刀具直徑 | mm | □20 | □20 |
| 搪孔刀具直徑 | Mm | Ø32 | VDI 30 |
| 動力刀具馬達 / 30分額定 | kw | - | 2.2 |
| 副主軸馬達 | kw | 5.5 | 5.5 |
| 油壓馬達 | kw | 2 | 2 |
| 潤滑系統馬達 | w | 3.5 | 3.5 |
| 所需動力 | kva | 26 | 30 |
| 冷卻油箱容量 | L | 140L (85%) | 140L (85%) |
| 機械尺寸 (長x寬x高) | mm | 2695x1810x1950 | 2695x1810x1950 |
| 重量 | kg | 4150 | 4230 |
