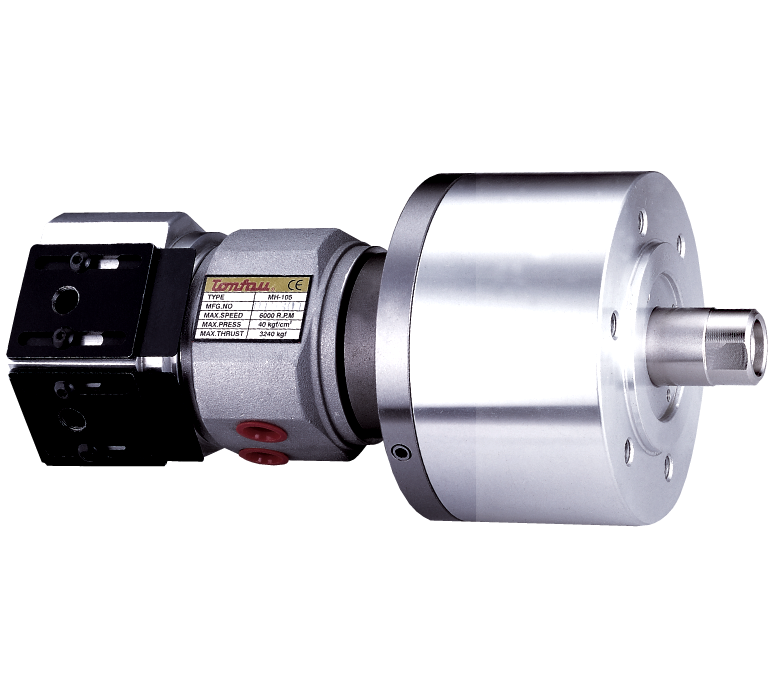

產品規格
- 內附逆止閥。
- 檢知確認裝置。
| 規格\型式 | MS105C | MS125C | MS150C | MS200C |
|---|---|---|---|---|
| 活塞行程 (mm) | 20 | 25 | 30 | 35 |
| 活塞面積 - 推側 (cm²) | 84 | 120 | 174 | 312 |
| 活塞面積 - 拉側 (cm²) | 79 | 113 | 160 | 290 |
| 最大拉桿推力 (拉側) KN (kgf) | 29 (2957) | 42 (4283) | 60 (6118) | 108 (11013) |
| 最高使用油壓力 (拉側) (kgf/cm²) | 4.0 (40.8) | 4.0 (40.8) | 4.0 (40.8) | 4.0 (40.8) |
| 總流量 (l/min) | 0.8 | 0.8 | 0.8 | 0.8 |
| 最高轉速 (r.p.m.) | 6000 | 6000 | 5500 | 5500 |
| 重量 (kg) | 7.6 | 10.5 | 14 | 22.5 |
| 慣性矩 (kgf.m²) | 0.0125 | 0.022 | 0.047 | 0.097 |
產品尺寸
- 拉桿推力：油壓力 4.0MPa(40.8 kg/cm²)
- 總流量：油壓力 3.0MPa(30.6 kg/cm²) 及溫度50°C
- 近接開關：規格 BES516-329-E4-Y9BALLUFF ) DC12/24V 200mA NPN
| 型式 | MS105C | MS125C | MS150C | MS200C |
|---|---|---|---|---|
| A | 105 | 125 | 150 | 200 |
| B | 20 | 25 | 30 | 35 |
| C | 135 | 160 | 190 | 245 |
| D | 100 | 130 | 130 | 145 |
| E | 80 | 110 | 110 | 120 |
| F | 30 | 35 | 45 | 55 |
| G | 21 | 25 | 31 | 37 |
| H | M20x2.5 | M24x3.0 | M30x3.5 | M36x4.0 |
| J | 35 | 44 | 45 | 60 |
| K | 252 | 260 | 269 | 288 |
| L | 163 | 163 | 163 | 166 |
| M | 89 | 97 | 106 | 122 |
| N | 152 | 160 | 169 | 185 |
| P (Max) | 45 | 51 | 56 | 69 |
| P (Min) | 25 | 26 | 26 | 34 |
| Q | 6-M10x20 | 6-M12x24 | 12-M12x24 | 12-M16x30 |
| R | 158 | 166 | 175 | 189 |
| S | 23 | 23 | 23 | 28 |
| T | 41 | 41 | 41 | 46 |
