www.drilling-tapping.com.tw產品介紹
規格數據
產品規格

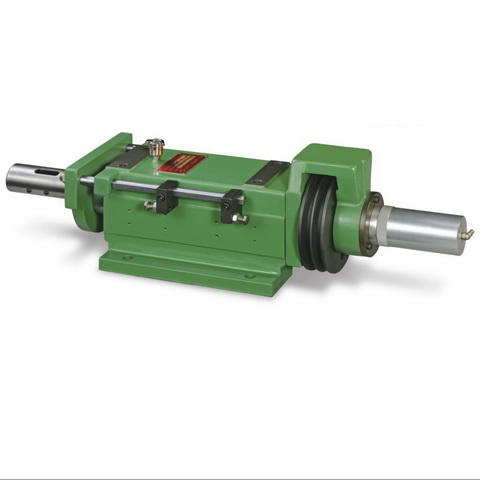

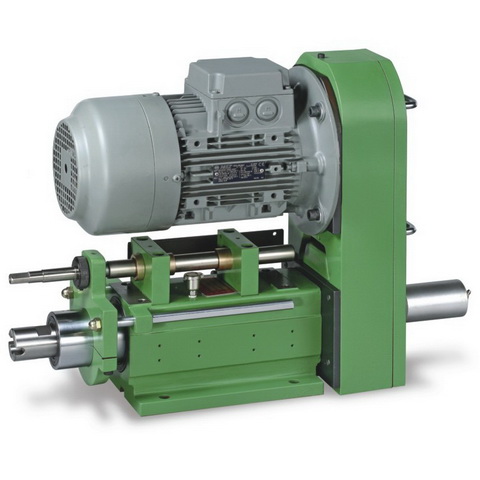

| F7N-80 規格 | |
| 攻牙能力 | M30 (S45C) |
| 總行程 | 80mm |
| 加工螺紋導程範圍 | 0.7mm ~ 2.5mm |
| 重量 | 41kg |
| 螺紋樣規潤滑 | 黃油 |
| 傳動輪方式 | (a.)A2-DPØ141 (b.)B2-DPØ139 |
| (c.)HTD-8YU-58T (d.)RS40-2列-35T | |
消耗品
| F7N-80 耗品 | |
| 主軸軸承 | (a.)6008Z x 3 (b.) NT40主軸-6909ZZx2, 6008Zx1 |
| 皮帶輪軸承 | 6010Zx2, 6010LLx1 |
| 油封 | TC42-68-12x1, TC80-105-13x1 |
• 採精密研磨螺紋樣規，適合精密高之攻牙加工。
• 螺紋牙距，訂購時，請指定。
• 外裝式螺紋樣規，更換容易快速。
• 裝配立式或臥式時，請注意各潤滑用油杯方向。

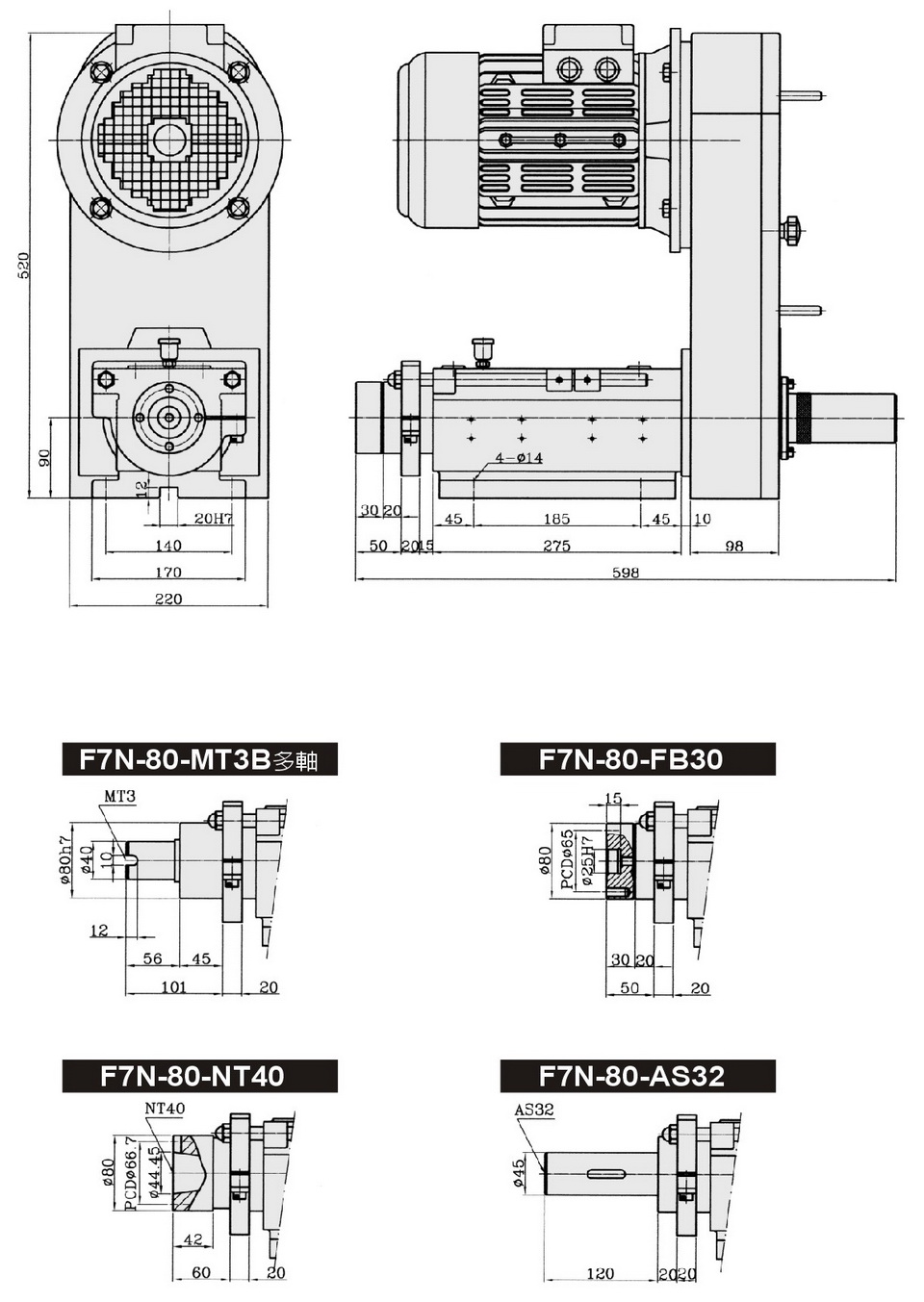

• 可裝配多軸頭，請指定使用F7N-80-MT3B。
