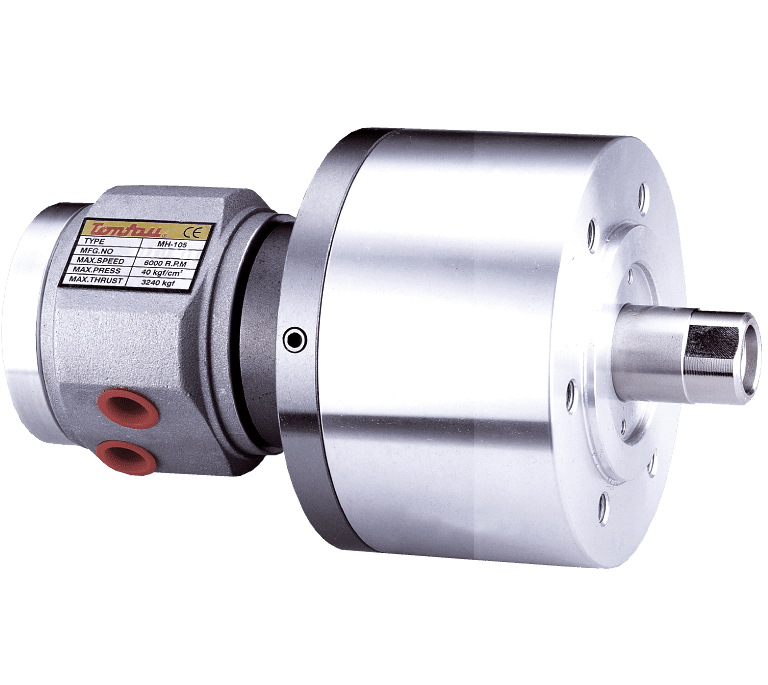

www.tonfou.com產品介紹
規格數據
產品規格
- 內附逆止閥，當壓力源故障時或油壓配管受損停電等供給壓力異常下降時之壓力保持，免除工作飛出之危險。
| 規格\型式 | MS105 | MS125 | MS150 | MS200 |
|---|---|---|---|---|
| 活塞行程 (mm) | 20 | 25 | 30 | 35 |
| 活塞面積 - 推側 (cm²) | 86 | 122 | 176 | 314 |
| 活塞面積 - 拉側 (cm²) | 79 | 113 | 160 | 290 |
| 最大拉桿推力 (拉側) KN (kgf) | 29 (2957) | 42 (4283) | 60 (6118) | 108 (11013) |
| 最高使用油壓力 (kgf/cm²) | 4.0 (40.8) | 4.0 (40.8) | 4.0 (40.8) | 4.0 (40.8) |
| 總流量 (l/min) | 0.8 | 0.8 | 0.8 | 0.8 |
| 最高轉速 (r.p.m.) | 6000 | 6000 | 5500 | 5500 |
| 重量 (kg) | 7.1 | 10 | 13.5 | 22 |
| 慣性矩 (kgf.m²) | 0.0125 | 0.0225 | 0.0475 | 0.0975 |
產品尺寸
- 拉桿推力：油壓力 4.0MPa(40.8 kg/cm²)
- 總流量：油壓力 3.0MPa(30.6 kg/cm²) 及溫度 50°C
| 型式 | MS105 | MS125 | MS150 | MS200 |
|---|---|---|---|---|
| A | 105 | 125 | 150 | 200 |
| B | 20 | 25 | 30 | 35 |
| C | 135 | 160 | 190 | 245 |
| D | 100 | 130 | 130 | 145 |
| E | 80 | 110 | 110 | 120 |
| F | 30 | 35 | 45 | 55 |
| G | 21 | 25 | 31 | 37 |
| H | M20x2.5 | M24x3.0 | M30x3.5 | M36x4.0 |
| J | 35 | 44 | 45 | 60 |
| K | 197 | 205 | 214 | 228 |
| L | 108 | 108 | 108 | 106 |
| M | 89 | 97 | 106 | 122 |
| N | 152 | 160 | 169 | 183 |
| P (Max) | 45 | 51 | 56 | 69 |
| P (Min) | 25 | 26 | 26 | 34 |
| Q | 6-M10x20 | 6-M12x24 | 12-M12x24 | 12-M16x30 |
| R | 158 | 166 | 175 | 189 |
