www.bore.com.tw產品介紹
規格數據
| Item | Specification |

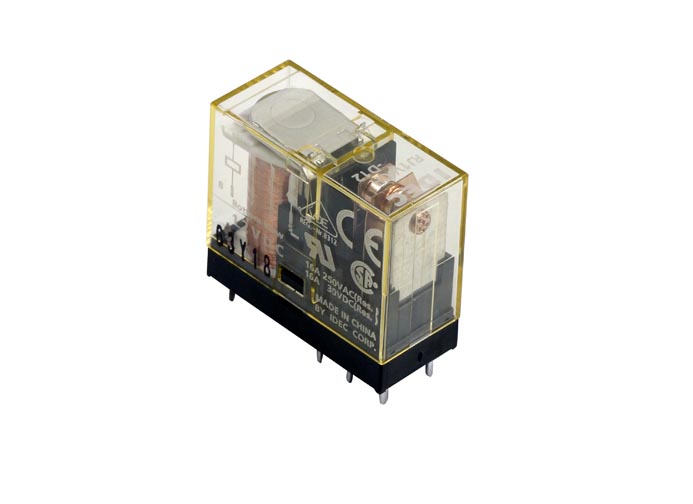

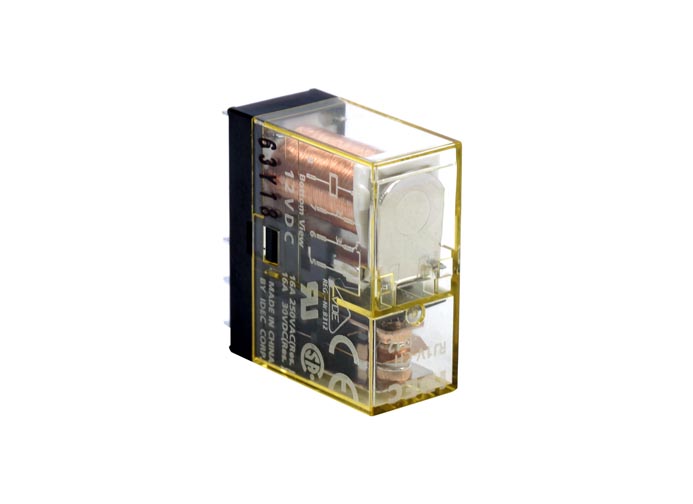

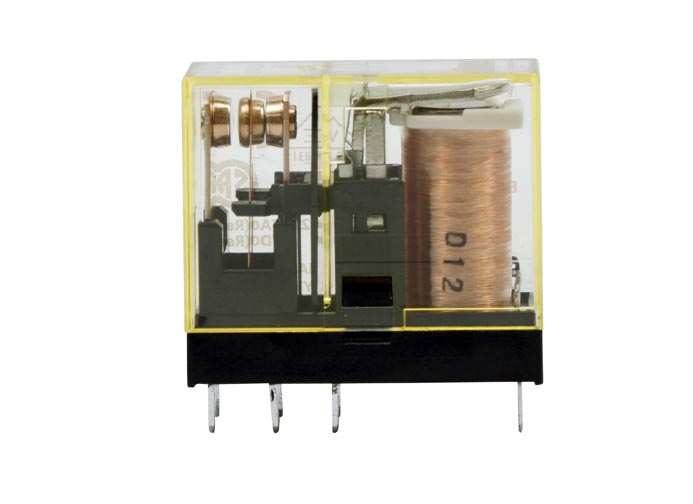

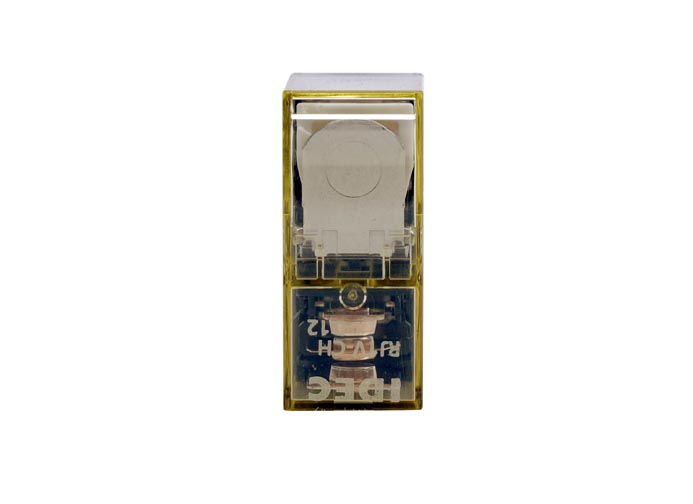

| 型號: | RJ1V-CH-DC12 |
| 接點構成: | 1c (SPDT) |
| 極數: | 1 pole |
| 接點額定負載電壓: | 250VAC, 30VDC |
| 電阻性負載: | 16A, 250VAC / 8A, 30VDC |
| 電感性負載: | 8A, 250VAC / 4A, 30VDC |
| 接點容許電流: | 16 A |
| 接點容許電壓: | 250V AC, 125V DC |
| 線圈額定電流: | 44.2 mA |
| 線圈電阻: | 271 Ω (±10%, 20 ºC) |
| 最小動作電壓: | 70%以下 |
| 復歸電壓: | 10%以下 |
| 最大容許電壓: | 170 % |
| 消耗功率: | 約0.53 ∼ 0.64W |
| 動作時間: | 15ms 以內 |
| 復歸時間: | 10ms 以內 |
| 耐電壓 (線圈和接點間): | 5,000V AC 1 分鐘 |
| 耐電壓 (同極接點間): | 1,000V AC 1 分鐘 |
| 耐振動 (誤動作): | 10 ∼ 55Hz 單振幅0.75mm |
| 耐振動 (耐久性): | 10 ∼ 55Hz 單振幅0.75mm |
| 耐衝擊 (誤動作): | NC 接點：100m/s2 |
| 耐衝擊 (耐久性): | 1,000m/s2 |
| 機械性使用壽命AC線圈: | SPDT ：3,000 萬次以上（開關頻率：18,000 次/ 小時） |
| 機械性使用壽命DC線圈: | SPDT ：5,000 萬次以上（開關頻率：18,000 次/ 小時） |
| 電氣性使用壽命AC負載: | 20 萬次以上（開關頻率：1,800 次/ 小時） |
| 電氣性使用壽命DC負載: | 10 萬次以上（開關頻率：1,800 次/ 小時） |
| 使用環境溫度: | － 40 ∼ +70ºC（無結冰） |
| 使用環境濕度: | 5 ∼ +85ºC（無結露） |
