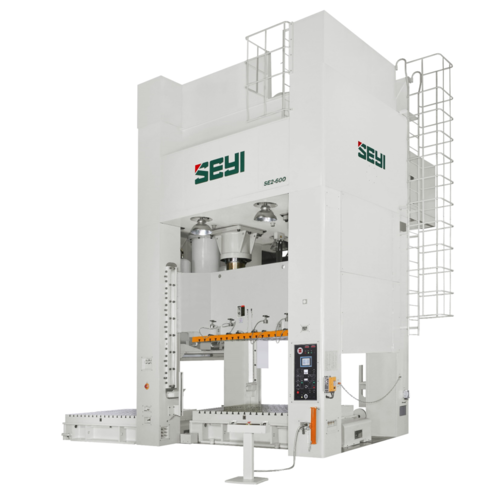

門型偏心齒輪沖床(SE系列)

SE2-400~1200 / SE4-400~2400

高張力鋼板加工的優選裝備─SE系列，剛性強韌主要應用於汽車產業的大型模具。採用偏心齒輪傳動機構，8面式導軌設計，精密度高。節能省電設計，有效節能20%以上。大流量超負荷設計，可延長使用壽命。

規格數據

三層疊合、繫桿組立、機身剛性特佳。
搭配自動化配置便利化。
廣泛應用多工程與大尺寸單抽件。
偏心齒輪傳動．適合長行程之抽引，以及各種沖壓成型作業。
柱塞式導柱設計，吸收沖壓系連接桿的側向負荷，運動精準平穩。
壁掛式操作面板．簡易符號，易懂、易操作。

機種				SE2-400	SE2-500	SE2-600
型式				S	S	S
噸數			kN	4000	5000	6000
行程			mm	500	500	500
行程數			spm	15~26	12~24	12~22
衝力發生位置			mm	13	13	13
閉合工作高度			mm	700	800	800
衝頭調整量			mm	300	400	400
衝頭底面面積(LR×FB)		1	mm	2500×1400	2500×1450	2500×1550
		2		2800×1400	2800×1450	2800×1550
		3		3100×1400	3100×1450	3100×1550
		4		3400×1400	3400×1450	3400×1550
		5		3700×1400	3700×1450	3700×1550
平板面積(LR×FB)		1	mm	2500×1400	2500×1450	2500×1550
		2		2800×1400	2800×1450	2800×1550
		3		3100×1400	3100×1450	3100×1550
		4		3400×1400	3400×1450	3400×1550
		5		3700×1400	3700×1450	3700×1550
平板厚度			mm	180	180	250
側壁開口	固定式平板	FB × UD	mm	1200×600	1200×700	1350×700
	前後移動平板			1200×600	1200×700	1350×700
	左右移動平板			1700×800	1750×900	1850×900
最大上模重量*			Ton	5	6	6
空氣壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	850	850	850
作業面高度	移動式平板		mm	660	660	660
主馬達	無模墊		kW×P	45×4	55×4	55×4
主馬達	模墊		kW×P	45×4	55×4	55×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	600	800	1000
	行程		mm	200	220	220
	調整量		mm	200	220	220
模墊面積(LR×FB)		1	mm	2000×900	2000×950	2000×950
		2		2300×900	2300×950	2300×950
		3		2600×900	2600×950	2600×950
		4		2900×900	2900×950	2900×950

機種				SE2-800	SE2-1000	SE2-1200
型式				S	S	S
噸數			kN	8000	10000	12000
行程			mm	600	600	800
行程數			spm	10~18	10~18	10~18
衝力發生位置			mm	13	13	13
閉合工作高度			mm	1000	1000	1100
衝頭調整量			mm	400	400	500
衝頭底面面積(LR×FB)		1	mm	2800×1700	3100×1700	3400×1700
		2		3100×1700	3400×1700	3700×1700
		3		3400×1700	3700×1700	4000×1700
		4		3700×1700	4000×1700	4300×1700
		5		4000×1700	4300×1700	4600×1700
平板面積(LR×FB)		1	mm	2800×1700	3100×1700	3400×1700
		2		3100×1700	3400×1700	3700×1700
		3		3400×1700	3700×1700	4000×1700
		4		3700×1700	4000×1700	4300×1700
		5		4000×1700	4300×1700	4600×1700
平板厚度			mm	250	250	300
側壁開口	固定式平板	FB × UD	mm	1500×900	1500×900	1500×1000
	前後移動平板			1500×900	1500×900	1500×1000
	左右移動平板			2000×1100	2000×1100	2000×1200
最大上模重量*			Ton	7	7	8
空氣壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	850	850	850
作業面高度	移動式平板		mm	660	740	740
主馬達	無模墊		kW×P	75×4	90×4	90×4
主馬達	模墊		kW×P	75×4	90×4	110×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	1200**	1500	2000
	行程		mm	220	220	220
	調整量		mm	220	220	220
模墊面積(LR×FB)		1	mm	2300×1300	2600×1300	2900×1300
		2		2600×1300	2900×1300	3200×1300
		3		2900×1300	3200×1300	3500×1300
		4		3200×1300	3500×1300	3800×1300

機種				SE4-400	SE4-500	SE4-600
型式				S	S	S
噸數			kN	4000	5000	6000
行程			mm	500	500	500
行程數			spm	15~26	12~24	12~22
衝力發生位置			mm	13	13	13
閉合工作高度			mm	700	800	800
衝頭調整量			mm	300	400	400
衝頭底面面積(LR×FB)		1	mm	2500×2000	2500×2000	2500×2000
		2		2800×2000	2800×2000	2800×2000
		3		3100×2000	3100×2000	3100×2000
		4		3400×2000	3400×2000	3400×2000
		5		3700×2000	3700×2000	3700×2000
平板面積(LR×FB)		1	mm	2500×2000	2500×2000	2500×2000
		2		2800×2000	2800×2000	2800×2000
		3		3100×2000	3100×2000	3100×2000
		4		3400×2000	3400×2000	3400×2000
		5		3700×2000	3700×2000	3700×2000
平板厚度			mm	180	180	250
側壁開口	固定式平板	FB × UD	mm	1800×600	1800×700	1800×700
	前後移動平板			1800×600	1800×700	1800×700
	左右移動平板			2300×800	2300×900	2300×900
最大上模重量*			Ton	8	8	9000
空氣壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	660	660	660
作業面高度	移動式平板		mm	660	660	660
主馬達	無模墊		kW×P	45×4	55×4	55×4
主馬達	模墊		kW×P	45×4	55×4	55×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	600	800	1000
	行程		mm	200	220	220
	調整量		mm	200	220	220
模墊面積(LR×FB)		1	mm	2000×1300	2000×1300	2000×1300
		2		2300×1300	2300×1300	2300×1300
		3		2600×1300	2600×1300	2600×1300
		4		2900×1300	2900×1300	2900×1300

機種				SE4-800	SE4-1000	SE4-1200
型式				S	S	S
噸數			kN	8000	10000	12000
行程			mm	600	600	800
行程數			spm	10~20	10~20	10~20
衝力發生位置			mm	13	13	13
閉合工作高度			mm	1000	1000	1100
衝頭調整量			mm	400	400	500
衝頭底面面積(LR×FB)		1	mm	2800×2200	3100×2200	3400×2200
		2		3100×2200	3400×2200	3700×2200
		3		3400×2200	3700×2200	4000×2200
		4		3700×2200	4000×2200	4300×2200
		5		4000×2200	4300×2200	4600×2200
平板面積(LR×FB)		1	mm	2800×2200	3100×2200	3400×2200
		2		3100×2200	3400×2200	3700×2200
		3		3400×2200	3700×2200	4000×2200
		4		3700×2200	4000×2200	4300×2200
		5		4000×2200	4300×2200	4600×2200
平板厚度			mm	250	250	300
側壁開口	固定式平板	FB × UD	mm	2000×900	2000×900	2000×1000
	前後移動平板			2000×900	2000×900	2000×1000
	左右移動平板			2500×1100	2500×1100	2500×1200
最大上模重量*			Ton	10	10	11
空氣壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	660	740	740
作業面高度	移動式平板		mm	660	740	740
主馬達	無模墊		kW×P	75×4	90×4	90x4
主馬達	模墊		kW×P	75×4	90×4	110x4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	1200*	1500	2000
	行程		mm	250	250	250
	調整量		mm	250	250	250
模墊面積(LR×FB)		1	mm	2300×1500	2600×1500	2900×1500
		2		2600×1500	2900×1500	3200×1500
		3		2900×1500	3200×1500	3500×1500
		4		3200×1500	3500×1500	3800×1500

機種				SE4-1600	SE4-2000	SE4-2400
型式				S	S	S
噸數			kN	16000	20000	24000
行程			mm	800	900	1000
行程數			spm	10~20	10~20	10~20
衝力發生位置			mm	13	13	13
閉合工作高度			mm	1200	1300	1400
衝頭調整量			mm	500	600	600
衝頭底面面積(LR×FB)		1	mm	3400×2200	4000×2200	4000×2200
		2		3700×2200	4300×2200	4300×2200
		3		4000×2200	4600×2200	4600×2200
		4		4300×2200	4900×2200	4900×2200
		5		4600×2200	5200×2200	5200×2200
平板面積(LR×FB)		1	mm	3400×2200	4000×2200	4000×2200
		2		3700×2200	4300×2200	4300×2200
		3		4000×2200	4600×2200	4600×2200
		4		4300×2200	4900×2200	4900×2200
		5		4600×2200	5200×2200	5200×2200
平板厚度			mm	300	300	300
側壁開口	固定式平板	FB × UD	mm	2000×1100	2000×1200	2000×1300
	前後移動平板			2000×1100	2000×1200	2000×1300
	左右移動平板			2500×1300	2500×1400	2500×1500
最大上模重量*			Ton	13	15	20
空氣壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	740	740	740
作業面高度	移動式平板		mm	740	740	740
主馬達	無模墊		kW×P	130×4	150×4	185×4
主馬達	模墊		kW×P	150×4	185×4	225×4
模墊	型式**			氣缸式	氣缸式	氣缸式
	能力		kN	2400	3000	3000
	行程		mm	250	300	300
	調整量		mm	250	300	300
模墊面積(LR×FB)		1	mm	2900×1500	3500×1500	3500×1500
		2		3200×1500	3800×1500	3800×1500
		3		3500×1500	4100×1500	4100×1500
		4		3800×1500	4400×1500	4400×1500

* 最大上模重量會因不同台面尺寸而異，詳細資料請洽詢業務人員。
** SE2-800-1 模墊噸數限用1000kN規格
* SE4-800-1 模墊噸數限用1000kN規格
※ 衝頭底面面積及平版面積尺寸超過 5500x1550 mm，依客戶需求製作
※本規格僅供參考，如有設計變更，恕難另行通知
